产品中心

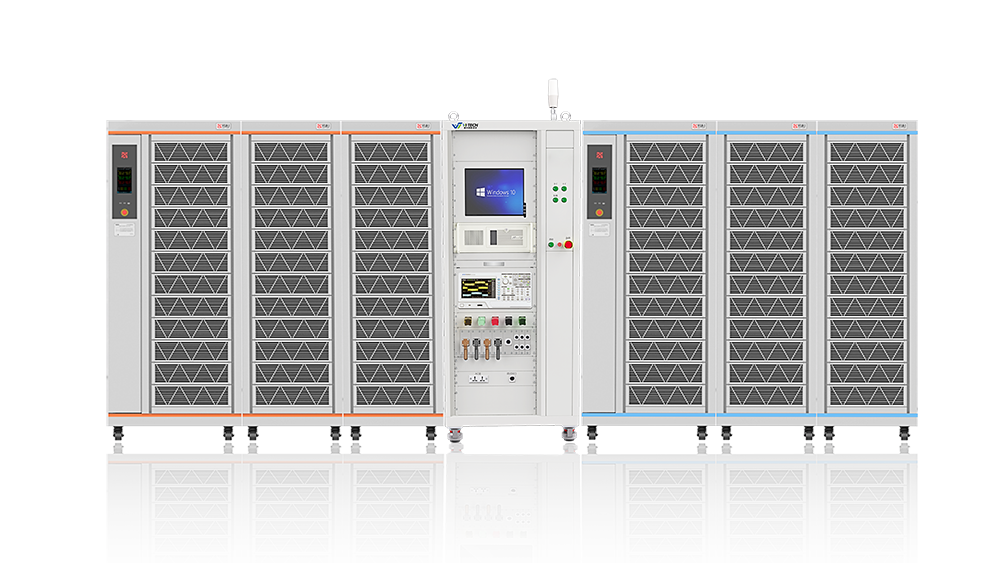

储能变流器自动测试系统
型号：
储能变流器(PCS)为毗连于电池系统与电网之间可实现电能双向转换的装置，，，，，该客制化系统专门针对储能变流器举行自动化测试验证。。。。。。搭配爱科AGS-30-4505的电网模拟器等双向系列产品与量测装备，，，，，完成针对储能变流器PCS并网测试、PCS性能测试、PCS输出输入特征测试、PCS保唬；；；ぬ卣鞑馐约肮夥卣鞑馐缘，，，，，可切合IEC62933、中国国标GB/T34120、GB/T34133、韩国标准SGSF-04-2012-07与德国低电压并网标准VDE-AR-N 4105的电气起源测试要求。。。。。。使用者只需要确定测试条件和规格，，，，，即可以以优化过的PCS系统测试项目举行变流器自动化测试。。。。。。
一、产品特点
专为检测光伏逆变器、储能系统等相关光伏特征设计
●硬件设置无邪，，，，，系统兼容性强
●模浚浚？？榛低称教ㄈ砑
●内建光伏储能等标准测试项目
●可模拟种种光伏曲线，，，，，电网，，，，，储能电池状态，，，，，测试逆变器的输入输出特征
●自动天生测试报告，，，，，可设置报告名堂
●支持条码扫描、MES信息、自动化产线等系统数据处置惩罚
●操作者使用权限管理
●具备统计剖析功效
●高性价比、高稳固性，，，，，测试速率快
●支持GPIB/USB/RS232/RS485/CAN/LAN/I?C接口
●支持双工位预约测试，，，，，节约产线测试时间

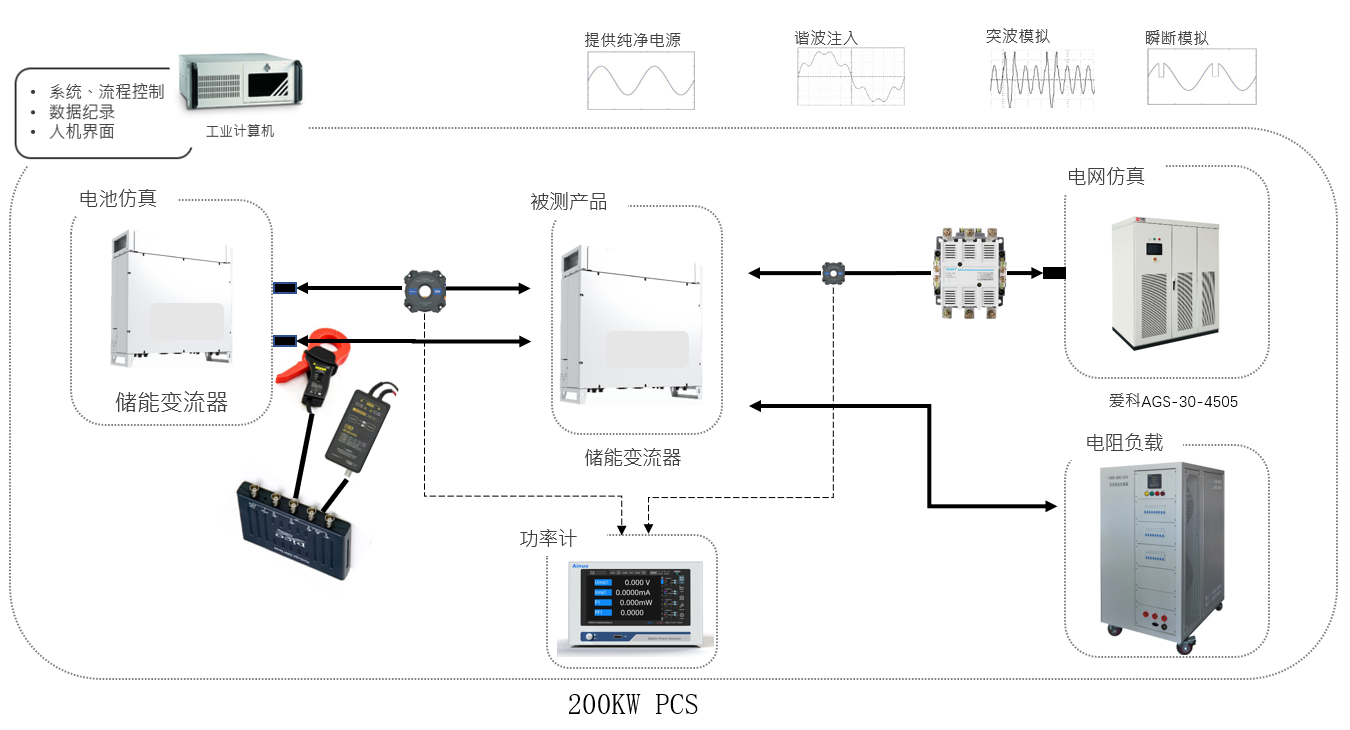

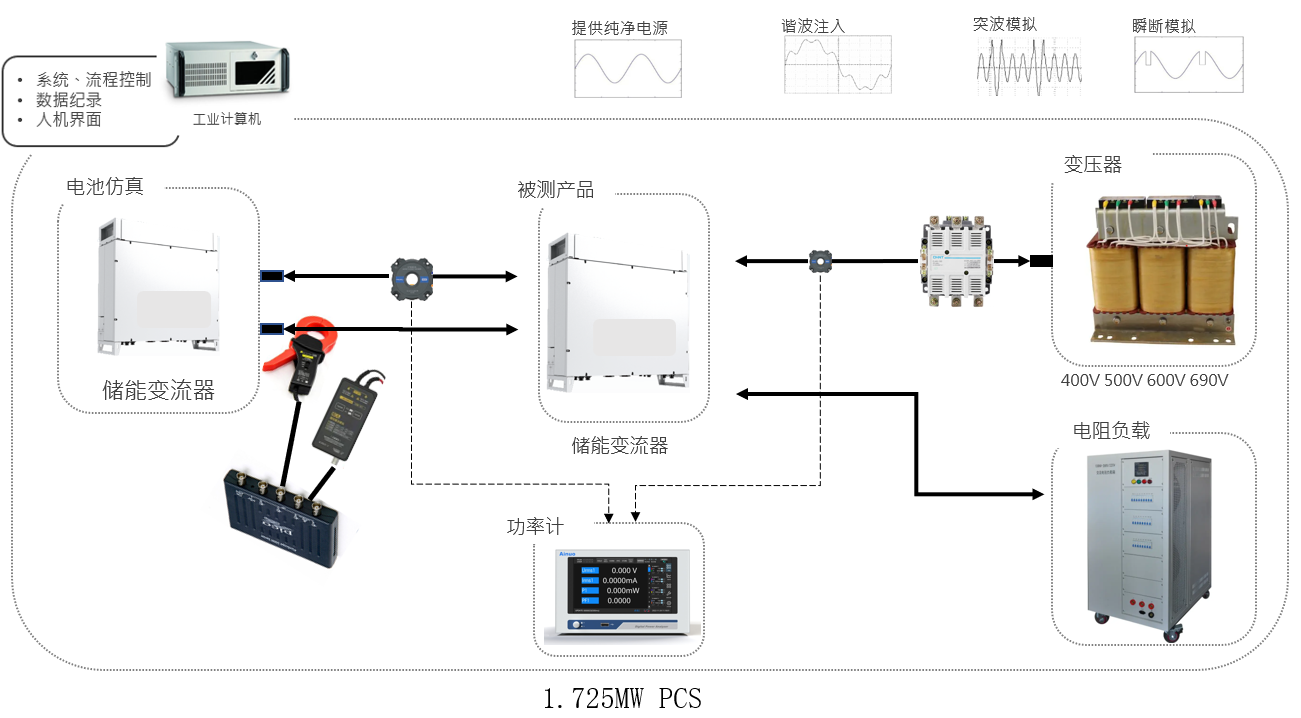

二、系统原理图
三、测试项目
1 并网测试 | 2 保唬；；；ぬ卣鞑馐 | 3 输入输出特征测试 | 4 性能测试 | 5 转换效率测试 |
1.1 并网电流谐波检测 | 2.1 并网过载能力检测 | 3.1 整流充电效率检测 | 4.1 充放电转换时间检测 | 5.1 最大功率点追踪效率测试 |
1.2 自主功因调控功效测试 | 2.2 离网过载能力检测 | 3.2 并网/离网逆变效率检测 | 4.2 自动并离网切换测试 | 5.2 PV转换效率测试 |
1.3 过频有用功率馈入调控功效测试 | 2.3 并网输出短路保唬；；；すπЪ觳 | 3.3 待机、空载消耗检测 | 4.3 电网失真电压波形顺应能力检测 | 5.3 防反放电保唬；；；ぜ觳 |
1.4 低电压穿越能 | 2.4 短路电流量测 | 3.4 功率因素检测 |
|
|
1.5 反孤岛保唬；；；ば阅懿馐 | 2.5 频率顺应性检测 | 3.5 直流分量检测 |
|
|
|
| 3.6 恒流充电稳流精度与电流纹波 |
|

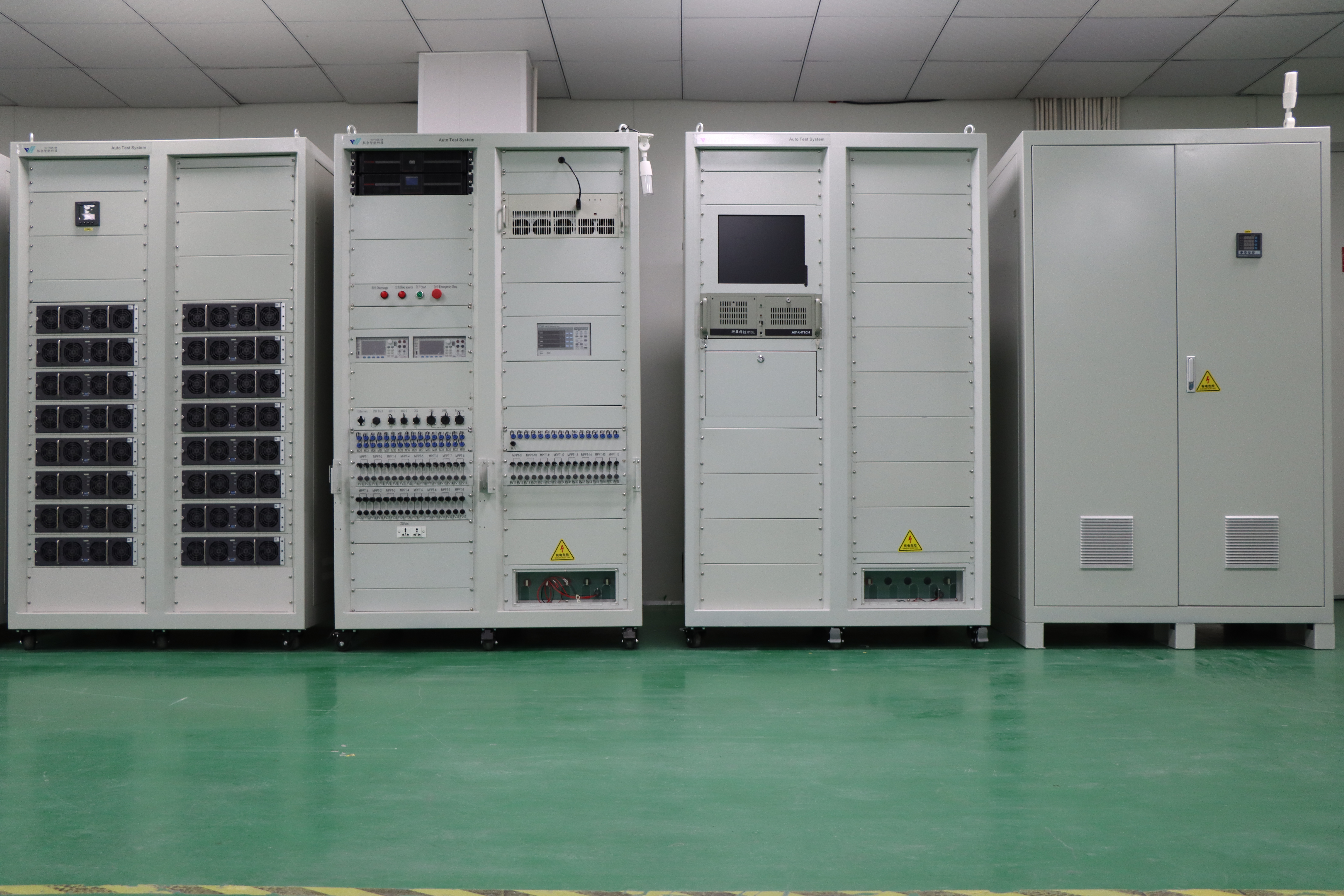

四、产线实拍
